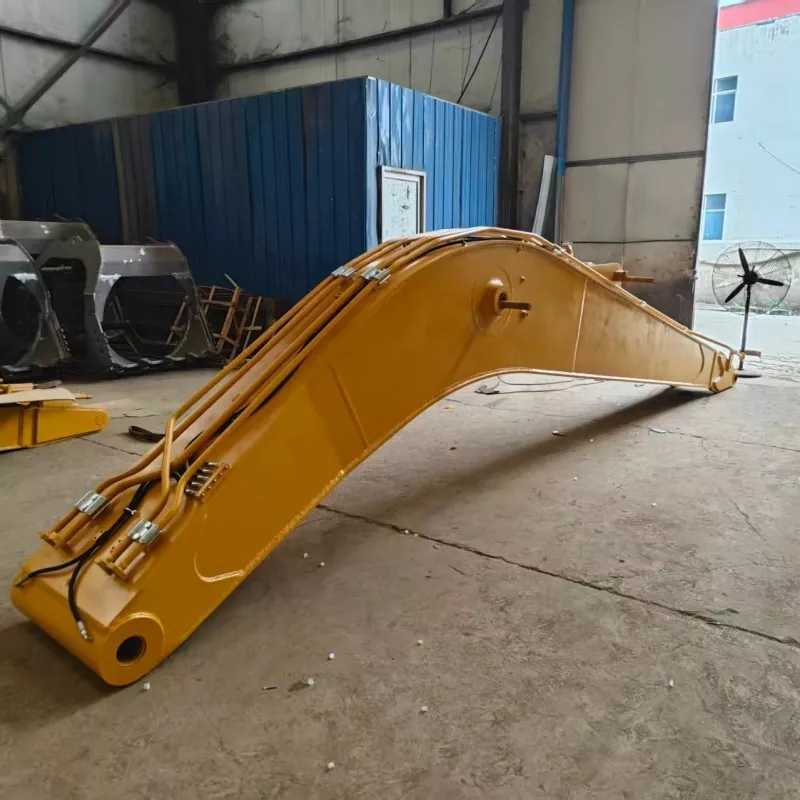

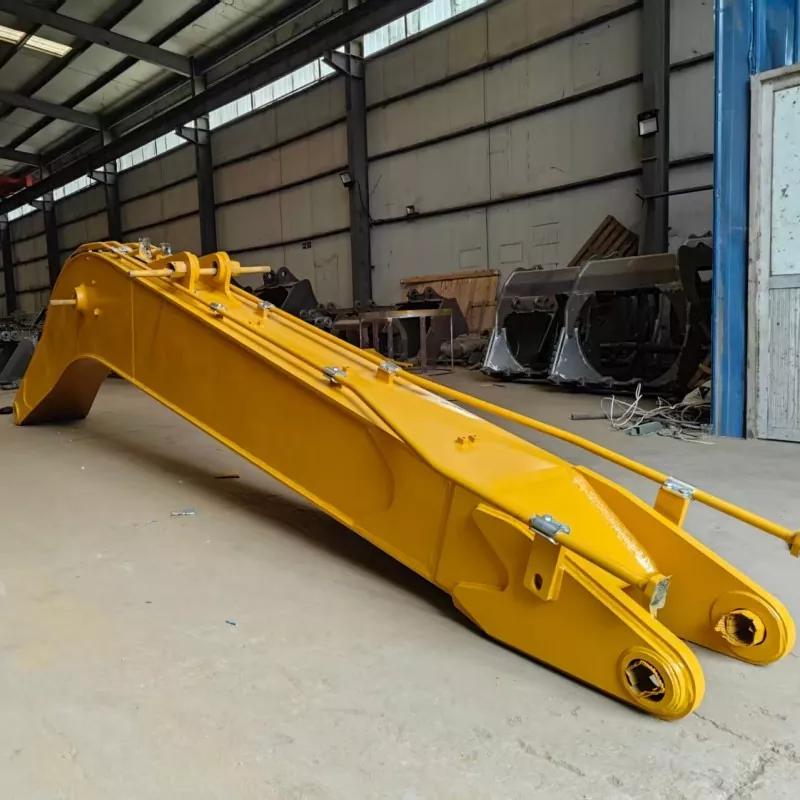

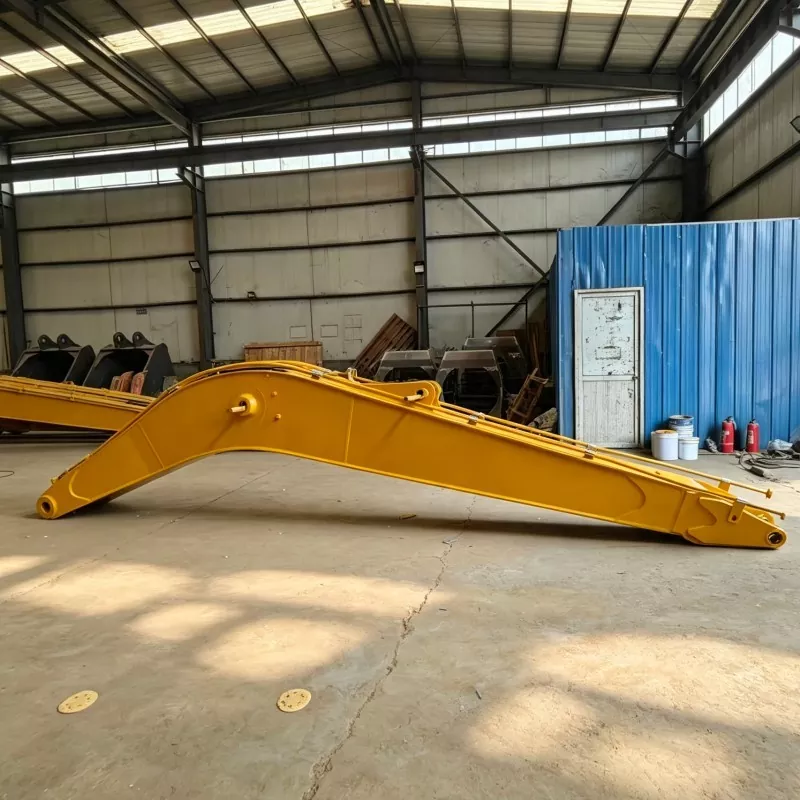

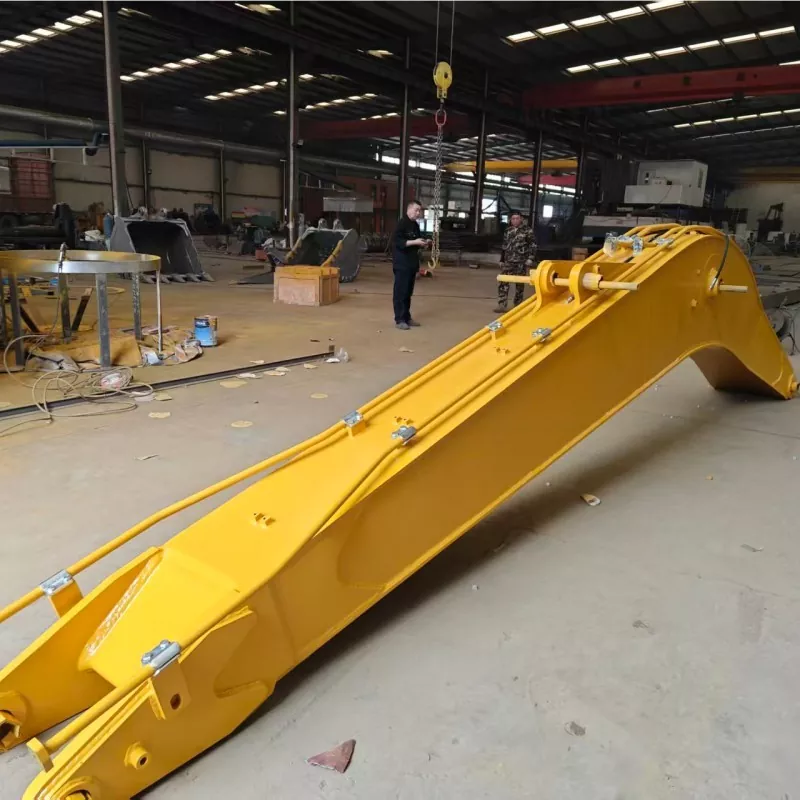

แขนขุดเจาะระยะไกลสำหรับ ZX200

XINGCHUANG ผลิตอุปกรณ์เสริมสำหรับรถขุดระยะไกลแบบกำหนดเองสำหรับผู้รับเหมา บริษัทให้เช่าอุปกรณ์ และผู้จัดจำหน่ายเครื่องจักรก่อสร้าง ออกแบบมาสำหรับแขนรถขุดบูมยาวสำหรับ ZX200 อุปกรณ์เสริมแบบขยายนี้ช่วยให้ผู้ปฏิบัติงานเข้าถึงได้ไกลจากเครื่องจักร และเข้าถึงพื้นที่ทำงานที่ลึกหรือไกลยิ่งขึ้นในการใช้งานขุดเจาะที่เหมาะสม

มีความยาวมาตรฐานให้เลือกหลายแบบ โดยสามารถกำหนดค่าได้ตามรัศมีการขุด ความลึกในการทำงาน สภาพวัสดุ และข้อกำหนดเฉพาะของเครื่องจักร ก่อนการผลิต XINGCHUANG สามารถตรวจสอบรุ่นรถขุด ขนาดการเชื่อมต่อ การจัดเรียงไฮดรอลิก และงานที่ตั้งใจไว้ เพื่อช่วยให้ผู้ซื้อเลือกการกำหนดค่าที่เหมาะกับความต้องการของโครงการ

โครงสร้างแขนใช้เหล็กกล้าทนการสึกหรอ NM400 ตามที่ระบุไว้สำหรับตัวเครื่องหลัก โดยมีส่วนเสริมที่บริเวณรับน้ำหนักหลัก รูเข็มกลึง CNC ขั้นตอนการเชื่อมแบบควบคุม และระบบการเคลือบป้องกันถูกนำมาใช้เพื่อรองรับความสม่ำเสมอของโครงสร้างและการบริการกลางแจ้ง ประสิทธิภาพและอายุการใช้งานจริงขึ้นอยู่กับการกำหนดค่า สภาวะการทำงาน แนวทางปฏิบัติในการบำรุงรักษา และการปฏิบัติตามขีดจำกัดการปฏิบัติงานของผู้ผลิตรถขุดที่เลือก

ข้อมูลจำเพาะทางเทคนิค

รูปภาพด้านบนเป็นข้อกำหนดอ้างอิง ระยะการทำงานจริง น้ำหนักที่แนบมา ความสามารถในการยก และความเข้ากันได้จะต้องได้รับการยืนยันโดยเทียบกับการออกแบบขั้นสุดท้ายและข้อมูลการปฏิบัติงานเฉพาะรุ่นของรถขุด การแนบที่ยาวขึ้นจะเปลี่ยนขอบเขตการทำงานของเครื่องและลักษณะการโหลด ดังนั้นจึงไม่ควรเลือกตามความยาวเพียงอย่างเดียว

เลือกความยาวสำหรับงาน

การเลือกแขนขยายจะเริ่มต้นด้วยพื้นที่ทำงานมากกว่าตัวเลือกที่ยาวที่สุดที่มีอยู่ ผู้ซื้อควรระบุระยะเอื้อมที่ต้องการจากตำแหน่งที่วางแผนไว้ของเครื่องจักร ความลึกในการขุด ความสูงของตลิ่งโดยรอบ และระยะห่างจากรถขุดถึงวัสดุที่กำลังจัดการ จากนั้นควรตรวจสอบรัศมีและความลึกในการทำงานกับรูปทรงการแนบที่นำเสนอ

การกำหนดค่า 12 ม. อาจได้รับการพิจารณาสำหรับโครงการที่มีความต้องการระยะการเข้าถึงปานกลาง ในขณะที่รุ่น 14 ม., 15 ม. และ 17 ม. สามารถประเมินได้สำหรับการใช้งานที่ต้องใช้ขอบเขตการทำงานที่ยาวขึ้น สิ่งเหล่านี้เป็นจุดเริ่มต้นในการเลือก ไม่ใช่คำแนะนำสากล สภาพพื้นดิน ความหนาแน่นของวัสดุ ขนาดบุ้งกี๋ สมรรถนะของไฮดรอลิก และความเสถียรของเครื่องจักร ล้วนมีอิทธิพลต่อการกำหนดค่าที่เหมาะสม

XINGCHUANG สามารถตรวจสอบคำขอความยาวที่กำหนดเองได้ภายในช่วง 10–19 ม. ที่ระบุ ก่อนที่จะยืนยันคำสั่งซื้อ ให้ระบุรุ่นที่แน่นอนและรายละเอียดอนุกรมหรือการกำหนดค่าของรถขุด ความลึกในการขุดและรัศมีแนวนอนที่ต้องการ และบัคเก็ตที่วางแผนไว้หรือสิ่งที่แนบมากับส่วนท้ายอื่นๆ การตรวจสอบทางวิศวกรรมควรตรวจสอบน้ำหนักที่แนบมากับเครื่องและขีดจำกัดการใช้งานที่อนุญาตด้วย

รายละเอียดโครงสร้างที่ส่งผลต่ออายุการใช้งาน

การเสริมแรงในบริเวณที่มีความเครียดสูง

แขนที่ขยายออกจะสัมผัสกับแรงดัดงอและการรับน้ำหนักซ้ำๆ ระหว่างการทำงาน แผ่นหลัก แผ่นด้านข้าง และโครงเสริมจะต้องได้รับการออกแบบให้เป็นโครงสร้างที่ประสานกัน XINGCHUANG ระบุเหล็กทนการสึกหรอ NM400 สำหรับตัวแขนและการเสริมแรงที่บริเวณรับน้ำหนักหลัก อย่างไรก็ตาม ความหนาของแผ่นเพลทเพียงอย่างเดียวไม่ได้กำหนดความจุของโครงสร้าง รูปทรง คุณภาพการเชื่อม การตรวจสอบย้อนกลับของวัสดุ และภาระการทำงานที่ต้องการต้องได้รับการพิจารณาด้วย

การควบคุมการเชื่อมและการจัดการความเครียด

ความสม่ำเสมอของการเชื่อมเป็นสิ่งสำคัญสำหรับส่วนประกอบที่ต้องสัมผัสกับวงจรการขุดและการแกว่งซ้ำๆ กระบวนการผลิตที่ให้มาจะอธิบายการเชื่อมด้วยหุ่นยนต์และการบำบัดความร้อน เพื่อช่วยควบคุมคุณภาพการเชื่อมและความเค้นตกค้าง ผู้ซื้อที่มีโครงการที่มีความต้องการสูงสามารถขอบันทึกการตรวจสอบการเชื่อม ข้อมูลวัสดุ และเอกสารคุณภาพโรงงานที่เกี่ยวข้องได้เมื่อยืนยันคำสั่งซื้อ

การจัดแนวพินและบูชที่แม่นยำ

การเชื่อมต่อแบบพินจะถ่ายโอนโหลดระหว่างแขนและส่วนประกอบที่เชื่อมต่อ การคว้าน CNC ช่วยรักษาการจัดตำแหน่งของรูพิน และสามารถลดการสัมผัสที่ไม่สม่ำเสมอได้เมื่อจับคู่ส่วนประกอบอย่างถูกต้อง ในระหว่างการติดตั้งและบำรุงรักษา ผู้ซื้อควรตรวจสอบความพอดีของพิน สภาพบุชชิ่ง การหล่อลื่น และสัญญาณของระยะห่างที่ผิดปกติ

การป้องกันการสัมผัสกลางแจ้ง

กระบวนการพื้นผิวที่ระบุ ได้แก่ การพ่นทราย สีรองพื้นป้องกันสนิม และสีเคลือบทางวิศวกรรม ระบบการเคลือบนี้ช่วยปกป้องเหล็กที่โผล่ออกมาในระหว่างการให้บริการกลางแจ้ง รวมถึงการทำงานในสภาพแวดล้อมที่ชื้น ในสภาวะที่มีน้ำเกลือหรือเปียกอย่างต่อเนื่อง การทำความสะอาดและการตรวจสอบอย่างสม่ำเสมอยังคงมีความสำคัญ เนื่องจากความเสียหายของสารเคลือบและความชื้นที่ติดอยู่อาจทำให้เกิดการกัดกร่อนได้

จับคู่เอกสารแนบกับเงื่อนไขของไซต์

โครงการขุดเจาะที่แตกต่างกันมีความต้องการแขนที่แตกต่างกัน การตรวจสอบวัสดุ ตำแหน่งการทำงาน และสภาพแวดล้อมโดยรอบช่วยให้ผู้ซื้อหลีกเลี่ยงการเลือกเอกสารแนบที่ยาวเกินไป หนักเกินไป หรือไม่เหมาะสมกับงานที่วางแผนไว้

การขุดลอกแม่น้ำและบ่อน้ำ

การขยายขอบเขตช่วยให้เข้าถึงตะกอนจากตลิ่งหรือตำแหน่งการทำงานอื่นที่เหมาะสม ซึ่งอาจช่วยลดความจำเป็นในการเปลี่ยนตำแหน่งเครื่องบ่อยครั้ง ก่อนการใช้งาน ให้ประเมินความลึกของน้ำ ความเสถียรของตลิ่ง สภาพตะกอน การเลือกถัง และระยะการทำงานที่อนุญาตของผู้ขุด เอกสารแนบที่มีระยะไกลไม่สามารถทดแทนการประเมินความเสถียรเฉพาะไซต์ได้

การบำรุงรักษาอ่างเก็บน้ำและทางน้ำ

การทำความสะอาดร่องน้ำและการบำรุงรักษาอ่างเก็บน้ำอาจต้องให้เครื่องขุดเจาะเกินขอบของคันดินหรือทำงานในบริเวณที่จำกัดการเข้าถึง ควรเลือกความยาวของอุปกรณ์ติดตั้งให้เหมาะสมกับโปรไฟล์การขุดและตำแหน่งของเครื่องจักร โดยให้ความสนใจเป็นพิเศษกับความสามารถในการรับน้ำหนักของพื้นดินและขอบเขตการทำงานที่ปลอดภัย

การสร้างความลาดชันริมถนน

แขนที่ขยายออกสามารถรองรับงานตัดแต่งบนทางลาดหรือคันดินซึ่งพื้นที่เป้าหมายอยู่นอกเหนือขอบเขตของการกำหนดค่ามาตรฐาน ผู้ซื้อควรระบุความสูงในการทำงาน มุมลาด และข้อกำหนดการตกแต่งที่ต้องการ เพื่อให้สามารถประเมินการตั้งค่าที่เสนอเพื่อการควบคุมและความมั่นคงได้

เทศบาลและดินทั่วไป

สำหรับโครงการเทศบาลที่เลือก การขยายบ่อ และงานขนย้ายดิน การกำหนดค่าที่เหมาะสมจะขึ้นอยู่กับประเภทวัสดุ ความลึกของการขุด ความจุของถัง และข้อกำหนดของรอบ การขุดเจาะงานหนักด้วยวัสดุที่มีความหนาแน่นสูงอาจต้องมีการออกแบบอุปกรณ์ยึดที่แตกต่างจากการขุดลอกแบบเบาหรือการตกแต่งแบบลาดเอียง

การอ้างอิงโครงการ

โครงการปรับปรุงแม่น้ำแห่งประเทศไทย - การขุดลึก

ผู้รับเหมาอนุรักษ์น้ำของประเทศไทยได้ซื้อแขนขุดแบบ Long Reach จำนวน 6 ชุดสำหรับ ZX200 สำหรับงานปรับปรุงแม่น้ำในเมือง แขนมาตรฐานเดิมสามารถขุดได้ลึกประมาณ 6.2 เมตรเท่านั้น ซึ่งจำกัดประสิทธิภาพการก่อสร้างในพื้นที่น้ำลึก

หลังจากใช้แขนยื่นยาวที่ออกแบบเป็นพิเศษ ความลึกในการขุดก็เพิ่มขึ้นเป็นประมาณ 9.8 เมตร โครงการลดระยะเวลาการก่อสร้างโดยรวมลงประมาณ 35% และหลีกเลี่ยงความต้องการแพลตฟอร์มปฏิบัติการชั่วคราวเพิ่มเติม

โครงการถนนเทศบาลเปรู – การตัดความลาดชัน

ในโครงการสร้างความลาดชันของถนนในเขตเทศบาลในเปรู ทีมงานก่อสร้างได้ใช้แขนขุดแบบยาวสำหรับ ZX200 เพื่อดำเนินการตัดแต่งตำแหน่งสูงและระยะไกลให้เสร็จสมบูรณ์ ช่วงการทำงานที่ขยายออกไปลดการพึ่งพาอุปกรณ์ช่วยยกและลดต้นทุนค่าแรงเพิ่มเติม

โครงการขุดลอกทะเลสาบในประเทศ - โครงสร้าง 17 ม

สำหรับโครงการทำความสะอาดตะกอนทะเลสาบในประเทศ เราได้จัดเตรียมเวอร์ชันยาวเป็นพิเศษที่ปรับแต่งเองได้ยาว 17 เมตรสำหรับการขุดลอกในพื้นที่กว้าง ก่อนส่งมอบ ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบการโหลดอย่างต่อเนื่องตลอด 24 ชั่วโมงเพื่อตรวจสอบความเสถียรของโครงสร้างและความน่าเชื่อถือในการปฏิบัติงาน

กรณีข้างต้นอธิบายถึงผลลัพธ์ของโครงการที่รายงาน ผลลัพธ์ที่แท้จริงจะแตกต่างกันไปตามเงื่อนไขของไซต์งาน การกำหนดค่าเครื่องจักร วิธีปฏิบัติของผู้ปฏิบัติงาน และการจัดการโครงการ ผู้ซื้อสามารถขอเอกสารอ้างอิงโครงการและเอกสารการตรวจสอบได้เมื่อประเมินการใช้งานที่คล้ายกัน

สิ่งที่ต้องยืนยันก่อนสั่งซื้อ

เพื่อลดปัญหาความเข้ากันได้และหลีกเลี่ยงการแก้ไขโดยไม่จำเป็น ผู้ซื้อควรเตรียมข้อมูลต่อไปนี้ก่อนขอใบเสนอราคา:

การระบุเครื่อง:รายละเอียดรุ่นรถขุด ซีรีส์ ปี หรือซีเรียลที่แน่นอน หากมี และการกำหนดค่าเอกสารแนบที่มีอยู่

ข้อกำหนดในการทำงาน:การเข้าถึงเป้าหมาย ความลึกในการขุด ความสูงของไซต์ ประเภทวัสดุ ขนาดถัง และงานหลักที่เอกสารแนบจะดำเนินการ

รายละเอียดการเชื่อมต่อ:เส้นผ่านศูนย์กลางของพิน ระยะห่างจากศูนย์กลางของพิน ความกว้างในการติดตั้ง ขนาดการเชื่อมต่อของกระบอกสูบ ข้อกำหนดของท่อไฮดรอลิก และการจัดวางข้อต่อ

ขอบเขตการสั่งซื้อ:ความยาวแขนที่ต้องการ รวมถึงหมุดและสายยาง ข้อกำหนดในการเชื่อมต่อกระบอกสูบและบุ้งกี๋ สีพื้นผิว บรรจุภัณฑ์และพอร์ตปลายทางหรือสถานที่จัดส่ง

หากมี ให้ส่งรูปถ่ายของการเชื่อมต่อบูมและสติ๊กที่มีอยู่ ป้ายระบุเครื่องจักร ขนาดที่เกี่ยวข้อง และพื้นที่การทำงานที่เสนอ รายละเอียดเหล่านี้ช่วยให้ผู้ผลิตประเมินการกำหนดค่าก่อนที่จะออกแบบร่างหรือใบเสนอราคาขั้นสุดท้าย

การตรวจสอบ การรับรอง และการสนับสนุน

XINGCHUANG ให้การสนับสนุนการผลิตสิ่งที่แนบมากับรถขุดและการส่งออกสำหรับบริษัทก่อสร้าง ผู้จัดจำหน่ายอุปกรณ์ และกลุ่มยานพาหนะให้เช่า ขึ้นอยู่กับคำสั่งซื้อและขอบเขตการตรวจสอบที่ตกลงกัน ผู้ซื้อสามารถขอบันทึกวัสดุ รูปถ่ายการผลิต ข้อมูลการตรวจสอบ และเอกสารการทดสอบน้ำหนักบรรทุกก่อนจัดส่ง

บริษัทระบุว่ามีใบรับรองหรือคุณสมบัติที่เกี่ยวข้องกับ ISO 9001, CE และ SGS ผู้ซื้อควรยืนยันผู้ถือใบรับรอง ขอบเขต ความถูกต้อง และการบังคับใช้กับเอกสารแนบและตลาดปลายทางที่เฉพาะเจาะจง ข้อกำหนด CE ขึ้นอยู่กับการจำแนกประเภทผลิตภัณฑ์และกฎหมายที่บังคับใช้ ในขณะที่ SGS อาจหมายถึงบริการการทดสอบ การตรวจสอบ หรือการรับรอง มากกว่าการอนุมัติผลิตภัณฑ์สากลรายการเดียว ขอเอกสารที่เกี่ยวข้องเพื่อตรวจสอบก่อนซื้อ

สำหรับสิ่งที่แนบมากับโครงสร้าง ควรตกลงข้อกำหนดในการตรวจสอบก่อนการผลิต การทดสอบน้ำหนักบรรทุก วิธีการตรวจสอบ หรือเกณฑ์การยอมรับควรมีการบันทึกไว้อย่างชัดเจน เพื่อให้ผู้ซื้อเข้าใจถึงสิ่งที่ได้รับการทดสอบและภายใต้เงื่อนไขใด

คำถามที่พบบ่อย

ฉันจะยืนยันได้อย่างไรว่าอุปกรณ์แนบนั้นพอดีกับ ZX200 ของฉัน

ระบุเวอร์ชันเครื่องจักรและการวัดการเชื่อมต่อที่แน่นอน แม้ว่าการกำหนดค่าที่ระบุไว้จะกำหนดเป้าหมายไปที่รถขุดซีรีส์ ZX200 แต่ขนาดการติดตั้ง การเชื่อมต่อไฮดรอลิก และการจัดการการเชื่อมต่ออาจแตกต่างกันไป ควรยืนยันความเข้ากันได้กับเครื่องจักรจริงก่อนการผลิต

แขนที่ยาวขึ้นจะให้ผลผลิตที่ดีกว่าเสมอไปใช่หรือไม่

ไม่ แขนที่ยาวขึ้นสามารถเพิ่มระยะเอื้อมและความลึกในการทำงานได้ แต่ยังเปลี่ยนลักษณะการรับน้ำหนักของเครื่องด้วย และอาจส่งผลต่อแรงขุด รอบเวลา และความเสถียร ความยาวที่ดีที่สุดคือความยาวที่ตรงตามข้อกำหนดของโครงการภายในขีดจำกัดการปฏิบัติงานที่ได้รับอนุมัติของรถขุด

ฉันสามารถใช้บุ้งกี๋เดียวกันกับแขนขุดมาตรฐานของฉันได้หรือไม่

ขึ้นอยู่กับการออกแบบอุปกรณ์ต่อพ่วง น้ำหนักบุ้งกี๋ ขนาดพิน และรูปทรงของข้อต่อ แบ่งปันข้อมูลจำเพาะของบัคเก็ตที่มีอยู่ เพื่อให้ผู้ผลิตสามารถตรวจสอบได้ว่าสามารถเก็บรักษาไว้ได้หรือไม่ หรือจำเป็นต้องใช้บัคเก็ตหรือชุดประกอบที่เข้ากันได้หรือไม่

ฉันควรตรวจสอบอะไรบ้างหลังการติดตั้ง?

ปฏิบัติตามคำแนะนำเกี่ยวกับเครื่องจักรและการติดตั้งเพื่อตรวจสอบการล็อคพิน การหล่อลื่น การเชื่อมต่อไฮดรอลิก การเดินท่อ การรบกวน และการเคลื่อนที่ตลอดช่วงการทำงาน การดำเนินการเบื้องต้นควรดำเนินการภายใต้ขั้นตอนการตรวจสอบที่เหมาะสมและภายในขอบเขตที่กำหนด

คุณสามารถจัดหาภาพวาดและบันทึกการตรวจสอบก่อนจัดส่งได้หรือไม่?

สามารถพูดคุยถึงภาพวาด รูปภาพการผลิต บันทึกการตรวจสอบ และเอกสารการทดสอบที่ตกลงไว้ได้ในระหว่างการยืนยันคำสั่งซื้อ ระบุเอกสารที่จำเป็นสำหรับการอนุมัติการจัดซื้อ กระบวนการนำเข้า หรือการส่งมอบโครงการก่อนเริ่มการผลิต

การรับประกันที่ระบุไว้ครอบคลุมอะไรบ้าง?

ข้อกำหนดที่ให้มาระบุถึงการรับประกันจากโรงงานเป็นเวลา 12 เดือนสำหรับชิ้นส่วนโครงสร้างที่เชื่อม ในขณะที่หมุด ปลอก และซีลจะถือเป็นวัสดุสิ้นเปลืองตามปกติ ยืนยันเงื่อนไขการรับประกันขั้นสุดท้าย ข้อยกเว้น วันที่เริ่มต้น และขั้นตอนการเคลมในสัญญาการขายก่อนสั่งซื้อ

การผลิตตามสั่งสำหรับโครงการขุดค้นของคุณ

XINGCHUANG รองรับการกำหนดค่าไฟล์แนบแบบกำหนดเองสำหรับผู้รับเหมาก่อสร้าง ผู้ให้บริการเช่าอุปกรณ์ และผู้จัดจำหน่ายชิ้นส่วนเครื่องจักร ตัวเลือกอาจรวมถึงความยาวแขน สีพื้นผิว และอุปกรณ์เสริมที่ใช้ร่วมกันได้ โดยขึ้นอยู่กับการตรวจสอบทางวิศวกรรมและความเข้ากันได้ของเครื่องจักร

หากต้องการรับคำแนะนำและใบเสนอราคาเฉพาะโครงการ ให้ส่งรุ่นรถขุด ระยะการทำงานที่ต้องการ ขนาดการเชื่อมต่อ รายละเอียดการใช้งาน และตลาดปลายทาง XINGCHUANG สามารถตรวจสอบการกำหนดค่าที่ร้องขอ ยืนยันขอบเขตการจัดหาที่มีอยู่ และหารือเกี่ยวกับการผลิต การตรวจสอบ บรรจุภัณฑ์ และการเตรียมการจัดส่ง
